GitOps 应用部署流程

任务目标

搭建一套 GitOps 持续交付流水线，实现代码提交即自动部署。

具体目标如下：

搭建私有镜像仓库 Harbor：存储所有容器镜像，为离线部署提供镜像源

搭建 Git 代码仓库 Gitea：存放 Kubernetes 部署清单（yaml 文件）

搭建 K3s 集群：包含一个 Master 节点和一个 Worker 节点，作为容器应用的运行环境

部署 Argo CD：作为 GitOps 调度引擎，自动监听 Git 仓库变更并同步到 K3s 集群

验证完整流程：修改 Gitea 仓库中的 YAML 文件（如调整副本数），Argo CD 自动检测变更并将新状态同步到 K3s 集群，最终业务应用无中断更新

任务环境

三个节点各司其职

  • VM1：192.168.106.102，承载 Harbor，存储所有容器镜像

  • VM2：192.168.106.103，承载 Gitea（代码仓库）+ ArgoCD+ K3s Server

  • VM3：192.168.106.104，承载 K3s Agent，运行业务应用容器

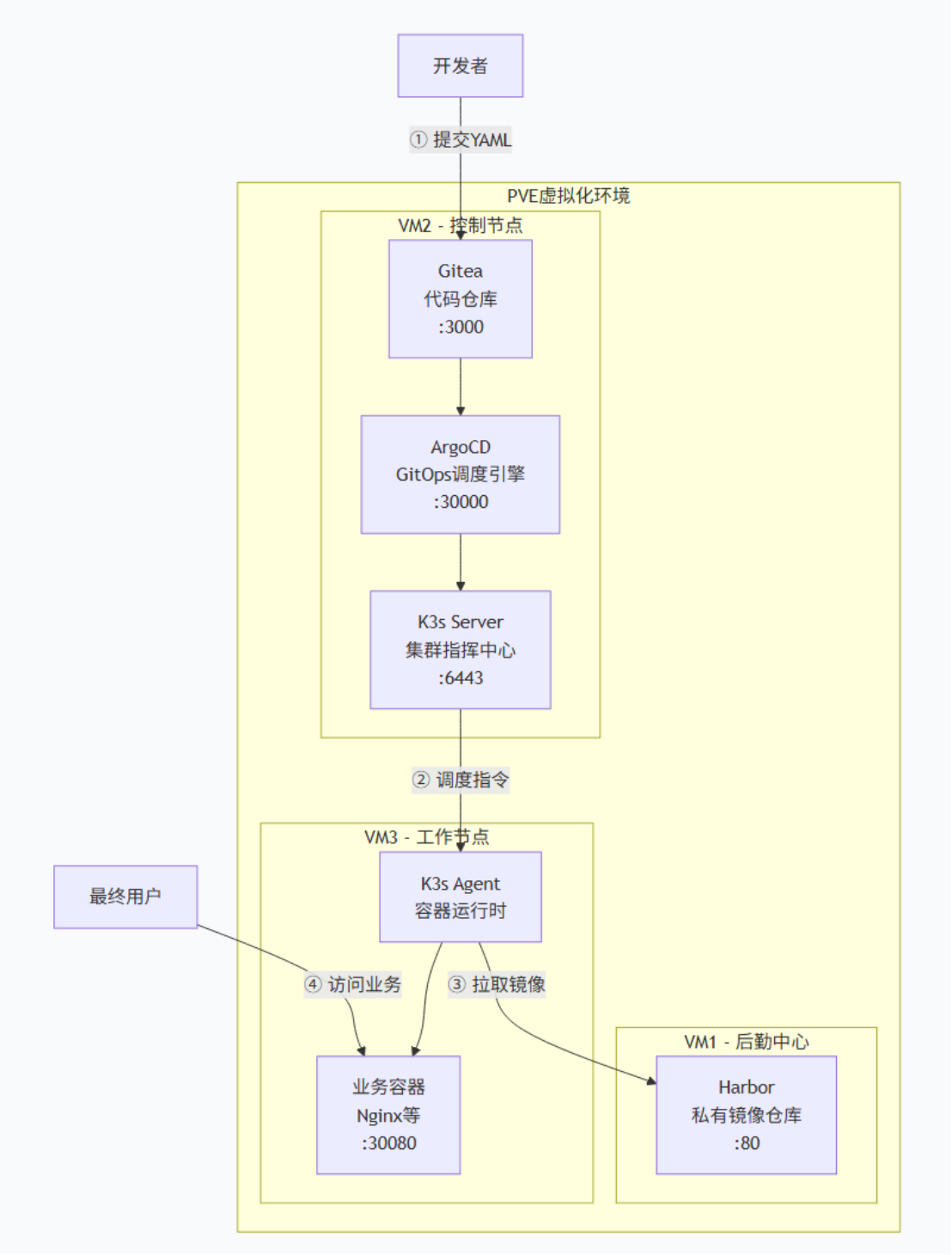

网络拓扑图参考如下：

为什么 Gitea、ArgoCD、K3s Server 最好部署在同一台机器上？

1. 减少网络延迟，提升响应速度

GitOps 的核心流程是：开发者提交代码到 Gitea → ArgoCD 检测到变更 → ArgoCD 通知 K3s Server 更新部署。

如果这三个组件分别部署在不同机器上，每次变更都需要跨节点网络通信。部署在同一台机器上时，这些通信都走本地回环（localhost），几乎没有网络延迟，同步速度极快。

2. 简化认证和权限管理

ArgoCD 需要访问 K3s 集群的 API Server，如果部署在同一台机器上，可以直接使用本地的 kubeconfig 文件（默认路径 /etc/rancher/k3s/k3s.yaml），无需额外配置 RBAC 或证书。

第一部分：部署harbor（VM1)

第一步：配置网络

首先需要配置服务器的网络参数，因为后续 Harbor 私有仓库和 Kubernetes 集群都需要稳定的网络环境。

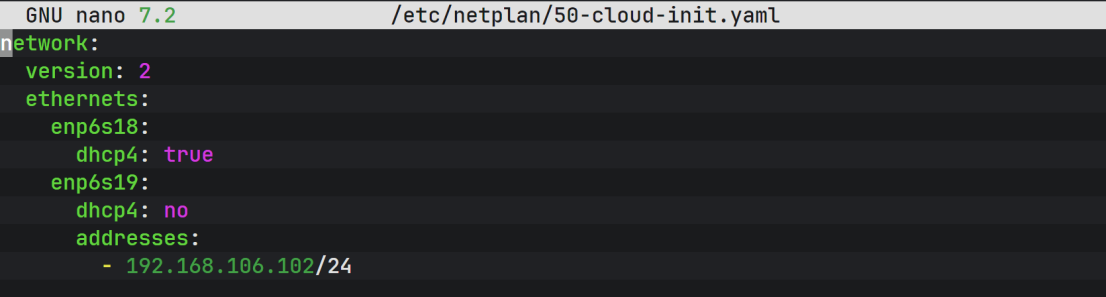

sudo nano /etc/netplan/50-cloud-init.yaml

在文件中根据实际网络环境设置静态 IP 或保持 DHCP，确保服务器的 IP 地址固定，后续所有服务都依赖这个地址。

sudo netplan try  #临时应用
sudo netplan apply  #使网络配置正式生效

第二步：配置 Docker 允许访问 HTTP 私有仓库

Docker 默认只允许与 HTTPS 协议的镜像仓库通信，但我们即将部署的 Harbor 私有仓库将使用 HTTP 协议（因为没有配置 SSL 证书），所以需要修改 Docker 的配置来允许不安全的 HTTP 连接。

sudo nano /etc/docker/daemon.json
{

  "insecure-registries": ["http://192.168.106.102"]

}

这个配置告诉 Docker 守护进程：对于地址为 http://192.168.106.102 的镜像仓库，不需要强制使用 HTTPS 连接，可以接受 HTTP 协议。

sudo systemctl daemon-reload  # 重新读取这个配置文件
sudo systemctl restart docker  #重启 Docker 服务

第三步：安装Harbor

Harbor 是一个企业级的 Docker 镜像仓库，我们使用离线安装包进行部署，因为在线安装可能受网络环境影响。

tar -xvf harbor-offline-installer-v2.14.3.tgz  #里面包含了 Harbor 的所有安装文件、Docker 镜像包和安装脚本
cp harbor.yml.tmpl harbor.yml
sudo nano harbor.yml  #使用配置模板编辑

使用配置模板主要修改以下几项：

hostname：设置为 192.168.106.102，这是 Harbor 服务对外提供访问的地址

http.port：默认为 80 端口，保持不变

https：由于我们没有 SSL 证书，需要将整个 HTTPS 部分注释掉（在每一行前加 #），因为 Harbor 默认会尝试启用 HTTPS

harbor_admin_password：设置管理员密码，例如设置为 Harbor12345，这个密码用于登录 Harbor Web 界面

data_volume：数据存储路径，保持默认的 /data 即可

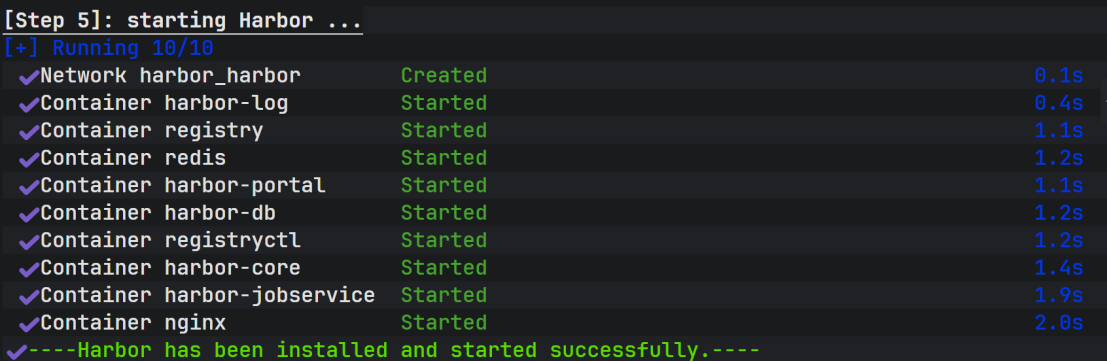

sudo bash ./install.sh  #执行 Harbor 安装脚本

安装成功后，可以通过浏览器访问 http://192.168.106.102 来打开 Harbor 的 Web 界面。

第四步：上传所需镜像

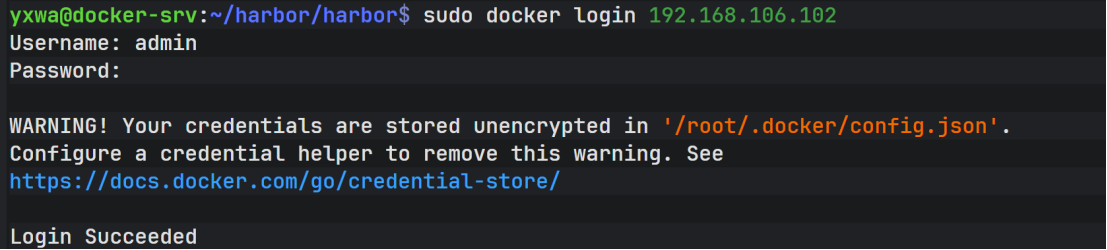

登录harbor

sudo docker load < core-images.tar  #将 core-images.tar 这个打包好的镜像文件加载到本地 Docker 的镜像仓库中

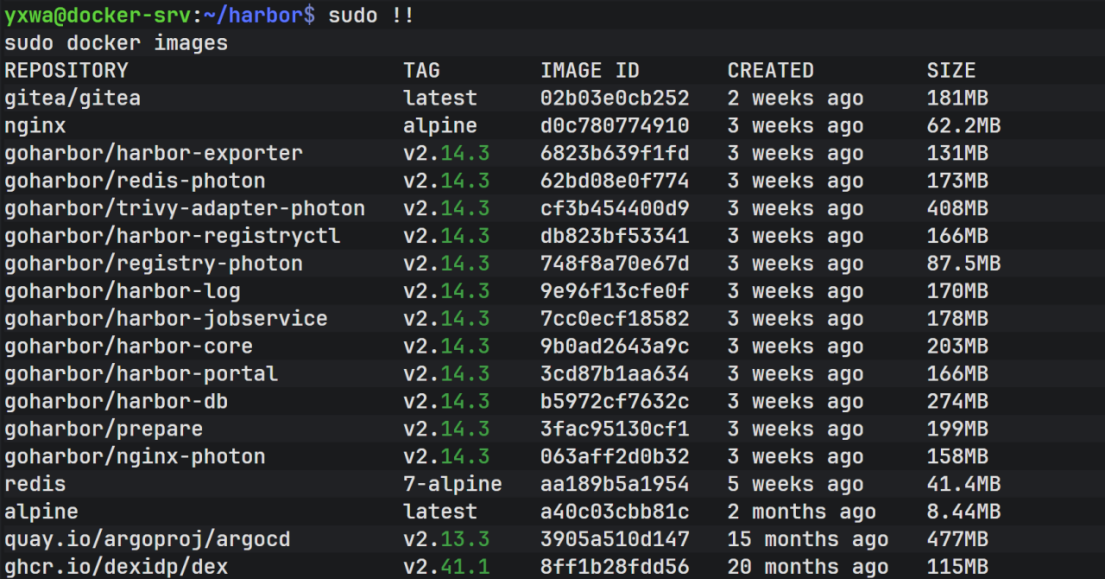

sudo docker images  #命令查看当前 Docker 中的所有镜像列表

Docker 镜像的完整名称格式是 仓库地址/项目名/镜像名:版本号。

现在我们需要将本地镜像打上 Harbor 仓库的标签，这样推送时 Docker 就知道要传到哪个仓库的哪个项目下。

sudo docker tag gitea/gitea:latest 192.168.106.102/library/gitea:latest
sudo docker tag nginx:alpine 192.168.106.102/library/nginx:alpine
sudo docker tag redis:7-alpine 192.168.106.102/library/redis:7-alpine
sudo docker tag alpine:latest 192.168.106.102/library/alpine:latest
sudo docker tag quay.io/argoproj/argocd:v2.13.3 192.168.106.102/library/argocd:v2.13.3
sudo docker tag ghcr.io/dexidp/dex:v2.41.1 192.168.106.102/library/dex:v2.41.1

将打好标签的镜像推送到 Harbor 仓库中。

sudo docker push 192.168.106.102/library/gitea:latest
sudo docker push 192.168.106.102/library/nginx:alpine
sudo docker push 192.168.106.102/library/redis:7-alpine
sudo docker push 192.168.106.102/library/alpine:latest
sudo docker push 192.168.106.102/library/argocd:v2.13.3
sudo docker push 192.168.106.102/library/dex:v2.41.1

常用的基础镜像都已上传到 library 项目中。后续部署 Gitea、ArgoCD 等组件时，Kubernetes 集群就可以从 192.168.106.102/library/ 这个私有仓库中拉取镜像，而无需访问外网或使用公共镜像仓库。

第二部分：部署Gitea+k3s-master+Argo CD（VM2)

第一步：配置网络和不安全仓库

设置VM2的内网IP为192.168.106.103，步骤参考VM1。

第二步：部署Gitea

编写yaml文件。

services:
  gitea:
    image: gitea/gitea:latest
    container_name: gitea
    restart: always
    environment:
      - USER_UID=1000
      - USER_GID=1000
    volumes:
      - ./data:/data
      - /etc/timezone:/etc/timezone:ro
      - /etc/localtime:/etc/localtime:ro
    ports:
      - "3000:3000"
      - "2222:22"

从刚刚搭建好的 Harbor 私有仓库中拉取 Gitea 镜像。

sudo docker pull 192.168.106.102/library/gitea:latest
sudo docker tag 192.168.106.102/library/gitea:latest gitea/gitea:latest  #创建一个新的标签

访问http://192.168106.103:3000，进入Gitea初始化界面。

在初始化页面中，需要注意设置以下内容：

数据库设置：使用默认的 SQLite

仓库根路径：保持默认

HTTP 端口：默认 3000 端口

基础 URL：填写内网地址，例如 http://192.168.106.103:3000

完成所有配置后，进行初始化。初始化完成后，可以使用设置的管理员用户名和密码登录 Gitea。

第三步：部署k3s-master

在能够连接的外网的机器上执行以下命令，拉取所需要的镜像、文件等。

#拉取k3s二进制执行文件集成了 API Server、调度器等所有功能
wget https://github.com/k3s-io/k3s/releases/download/v1.31.1%2Bk3s1/k3s
#Airgap离线镜像包，内置k3s所运行所需的所有镜像
wget https://github.com/k3s-io/k3s/releases/download/v1.31.1%2Bk3s1/k3s-airgap-images-amd64.tar.gz
#官方安装包脚本自动配置系统服务，识别本地的二进制文件
curl -sfL https://get.k3s.io -o install.sh
#下载官方Argo CD官方清单
curl -L https://raw.githubusercontent.com/argoproj/argo-cd/stable/manifests/install.yaml -o argocd-install.yaml

使用 scp 命令将下载好的文件传输到目标服务器

scp install.sh yxwa@172.16.11.108:~/k3s/
scp argocd-install.yaml  yxwa@172.16.11.108:~/k3s/
scp k3s yxwa@172.16.11.108:~/k3s/
scp k3s-airgap-images-amd64.tar.gz  yxwa@172.16.11.108:~/k3s/

返回到VM2。

chmod +x ~/k3s/k3s #添加可执行权限

将 k3s 二进制文件复制到 /usr/local/bin 目录下，这个目录在系统的 PATH 环境变量中，这样在任何位置都可以直接执行 k3s 命令。

sudo cp ~/k3s/k3s /usr/local/bin/k3s

sudo mkdir -p /var/lib/rancher/k3s/agent/images/

将离线镜像包复制到刚刚创建的目录中，这样 k3s 安装时会自动从这个目录读取镜像，而无需从网络下载。

sudo cp ~/k3s/k3s-airgap-images-amd64.tar.gz /var/lib/rancher/k3s/agent/images/

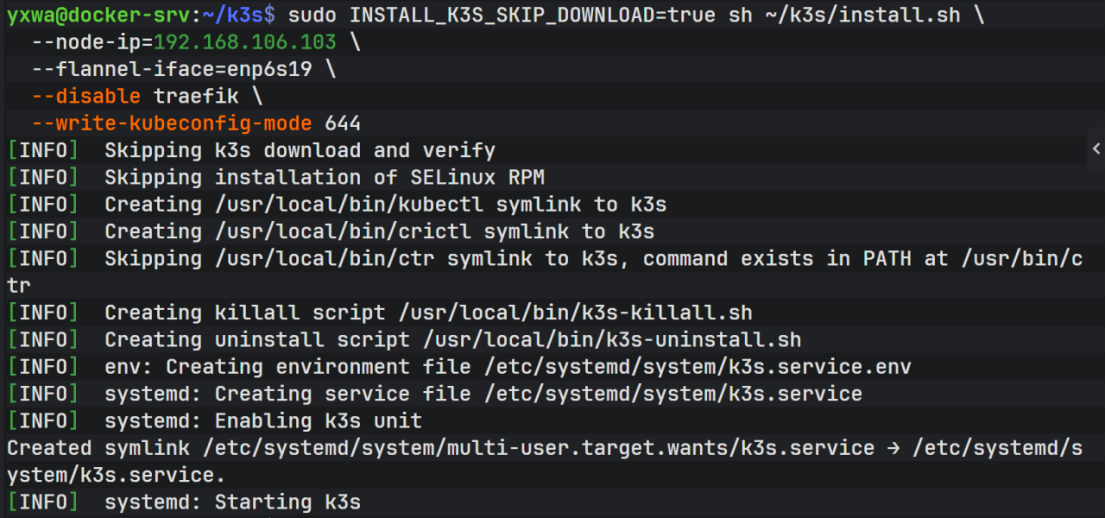

执行 install.sh 脚本

sudo INSTALL_K3S_SKIP_DOWNLOAD=true sh ~/k3s/install.sh \
  --node-ip=192.168.106.103 \  #指定 k3s 节点使用的 IP 地址为 192.168.106.103
  --flannel-iface=enp6s19 \  #指定 Flannel 网络插件使用的网络接口为 enp6s19
  --disable traefik \  #禁用默认安装的 Traefik 反向代理，因为后续会使用 Argo CD 自己的 NodePort
  --write-kubeconfig-mode 644  #设置 kubeconfig 文件的权限为 644，允许普通用户读取，方便后续 kubectl 命令无需 sudo
kubectl get nodes

如果看到节点状态为 Ready，说明 k3s 集群安装成功并正常运行

第四步：部署Argo CD

为了让 k3s 从我们的 Harbor 私有仓库拉取镜像，需要配置 containerd（k3s 默认使用的容器运行时）的镜像仓库镜像。

sudo mkdir -p /etc/rancher/k3s

创建镜像仓库镜像配置文件。

mirrors:                    # 镜像配置节
  "192.168.106.102":        # 目标仓库地址（镜像名称中的仓库部分）
    endpoint:               # 实际拉取时访问的端点
      - "http://192.168.106.102"   # 使用 HTTP 协议访问 Harbor

containerd 默认要求镜像仓库使用 HTTPS 协议。由于我们的 Harbor 使用 HTTP，需要明确告诉 containerd 允许与该仓库建立不安全的 HTTP 连接。

配置 containerd 对 HTTP 仓库的信任。

sudo mkdir -p /etc/containerd/certs.d/192.168.106.102/  #为特定仓库创建子目录

sudo tee /etc/containerd/certs.d/192.168.106.102/hosts.toml <<EOF
server = "http://192.168.106.102"          # 仓库服务器地址

[host."http://192.168.106.102"]            # 定义 HTTP 主机配置
  capabilities = ["pull", "resolve"]       # 允许拉取和解析镜像
EOF

sudo systemctl restart k3s  #重启 K3s 服务

因为需要从 Harbor 私有仓库拉取 Argo CD 相关的镜像，而不是从公共仓库拉取，所以需要修改安装清单中的镜像地址。

sed -i 's|quay.io/argoproj|192.168.106.102/library|g' argocd-install.yaml
sed -i 's|:v[0-9].*|:v2.13.3|g' argocd-install.yaml
sed -i 's|ghcr.io/dexidp/dex:.*|192.168.106.102/library/dex:v2.41.1|g' argocd-install.yaml
sed -i 's|public.ecr.aws/docker/library/redis:.*|192.168.106.102/library/redis:7-alpine|g' argocd-install.yaml

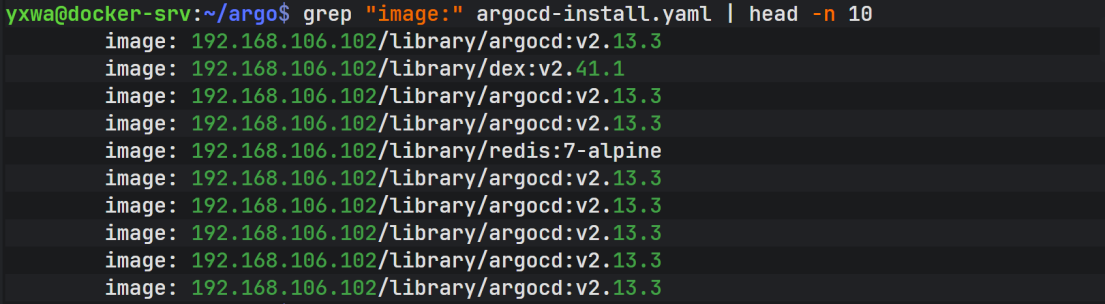

检查是否修改成功，最终结果如下：

创建一个命名空间，所有 Argo CD 的资源都将部署在这个命名空间中。

kubectl create namespace argocd

部署 Argo CD。

kubectl apply --server-side -n argocd -f argocd-install.yaml

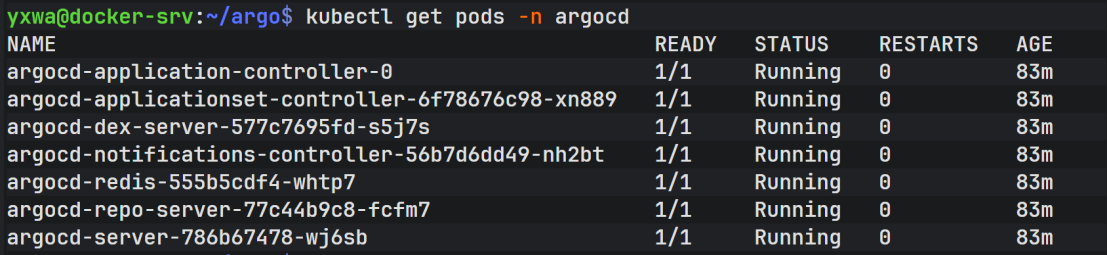

查看 Pod 状态，等待所有 Pod 进入 Running 状态。

kubectl get pods -n argocd

Argo CD Server 服务默认类型是 ClusterIP，只能在集群内部访问。为了能够从外部浏览器访问 Argo CD 界面，需要将其修改为 NodePort 类型。

kubectl patch svc argocd-server -n argocd -p '{"spec": {"type": "NodePort", "ports": [{"port": 443, "targetPort": 8080, "nodePort": 30000}]}}'  # 修改 ArgoCD Server 服务类型为 NodePort，并固定外部访问端口为 30000

获取初始管理员密码并解码

kubectl -n argocd get secret argocd-initial-admin-secret -o jsonpath="{.data.password}" | base64 -d

如果部署过程中出现问题需要重新安装，可以执行以下命令清理。

kubectl delete -n argocd -f argocd-install.yaml #删除安装清单中定义的所有资源
kubectl delete namespace argocd --force --grace-period=0 #强制删除 argocd 命名空间
kubectl get all -n argocd #确认命名空间中的所有资源都已清理干净

应该返回 "No resources found" 或提示命名空间不存在

第三部分：部署k3s-worker节点

第一步：配置网络和不安全仓库

设置VM3的内网IP为192.168.106.104，步骤参考VM1。

第二步：添加worker节点

在新的 Worker 节点服务器上创建安装目录

mkdir -p k3s

给 k3s 二进制文件添加可执行权限

chmod +x ~/k3s/k3s
sudo cp ~/k3s/k3s /usr/local/bin/k3s

给安装脚本添加可执行权限

chmod +x ~/k3s/install.sh
sudo mkdir -p /var/lib/rancher/k3s/agent/images/
sudo cp ~/k3s/k3s-airgap-images-amd64.tar.gz /var/lib/rancher/k3s/agent/images/

将VM2和VM3进行对接。

#在VM2上获取token
sudo cat /var/lib/rancher/k3s/server/node-token
#执行安装命令，将当前节点以 Worker 角色加入到已有的 k3s 集群中
sudo K3S_URL=https://192.168.106.103:6443 \  #指定 k3s 集群的 API Server 地址
  K3S_TOKEN=K10133e4f8fb654c9b5909e688e81287fbd6fd20450894b7ab3385f41818e0ebb2c::server:3b350fbf70edc89a6a975ddb114b1457 \  #指定加入集群所需的认证令牌，这个令牌需要从 Master 节点获取
  INSTALL_K3S_SKIP_DOWNLOAD=true \  #跳过下载步骤，因为我们已经在本地准备好了 k3s 二进制文件和离线镜像包
  /home/yxwa/k3s/install.sh \  #指定安装脚本的完整路径
  --node-ip=192.168.106.104 \  #指定当前 Worker 节点的 IP 地址，这样集群中的网络通信就可以使用这个地址
  --flannel-iface=enp6s19 \
  --node-name worker-01 \  #给当前节点指定一个易于识别的名称，在 kubectl get nodes 命令中会显示这个名字

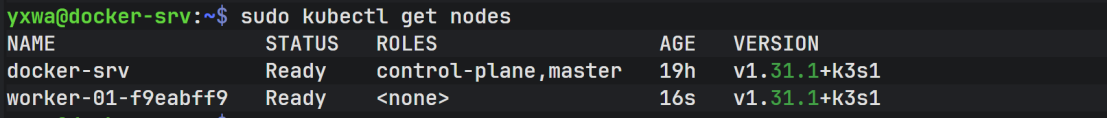

在VM2上执行：

sudo kubectl get nodes

如果看到 worker-01 节点的状态为 Ready，说明 Worker 节点已经成功加入集群。

第三步：降级步骤

该部分可参考VM2。

sudo mkdir -p /etc/rancher/k3s

sudo tee /etc/rancher/k3s/registries.yaml <<EOF
mirrors:
  "192.168.106.102":
    endpoint:
      - "http://192.168.106.102"
configs:
  "192.168.106.102":
    tls:
      insecure: true
EOF

sudo mkdir -p /etc/containerd/certs.d/192.168.106.102/

sudo tee /etc/containerd/certs.d/192.168.106.102/hosts.toml <<EOF
server = "http://192.168.106.102"

[host."http://192.168.106.102"]
capabilities = ["pull", "resolve"]
EOF

sudo systemctl restart k3s-agent  #重启worker节点

第四部分：检验

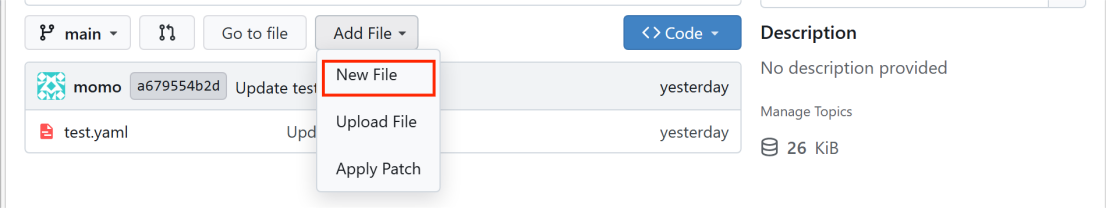

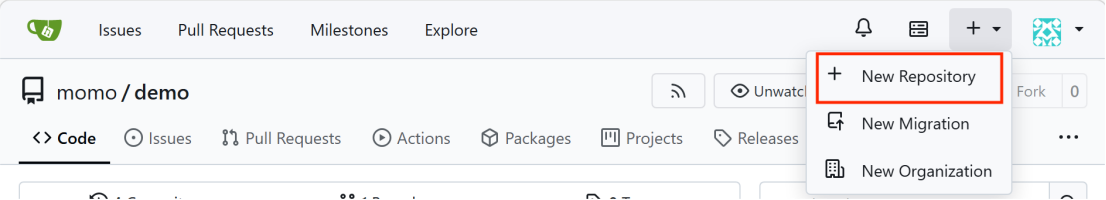

Gitea创建一个新公开仓库，在仓库根目录下新建一个yaml文件。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: my-web
  namespace: my-web
spec:
  replicas: 2
  selector:
    matchLabels:
      app: web
  template:
    metadata:
      labels:
        app: web
    spec:
      containers:
      - name: nginx
        image: 192.168.106.102/library/nginx:alpine
---
apiVersion: v1
kind: Service
metadata:
  name: my-web-svc
  namespace: my-web
spec:
  type: NodePort
  selector:
    app: web
  ports:
  - port: 80
    targetPort: 80
nodePort: 30080

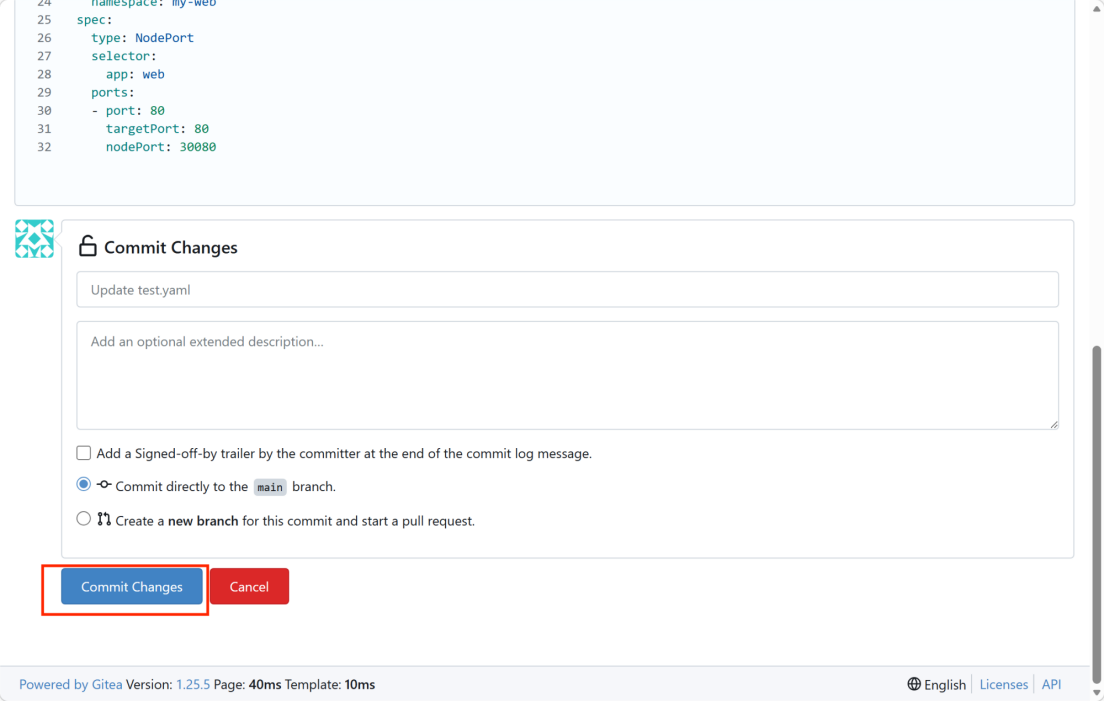

这个文件定义了一个名为 my-web 的 Deployment（初始副本数为 2）和一个 NodePort 类型的 Service（端口 30080），提交该文件到 main 分支。

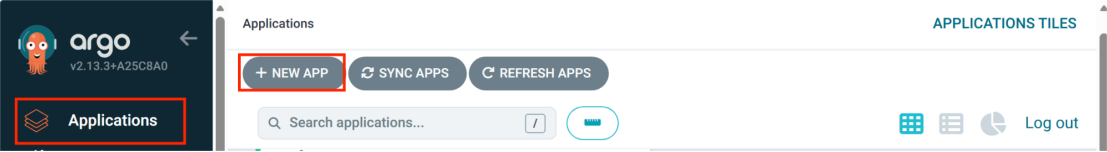

访问https://192.168.106.102:30000，进入 Argo CD 界面，点击NEW APP创建一个新的应用。

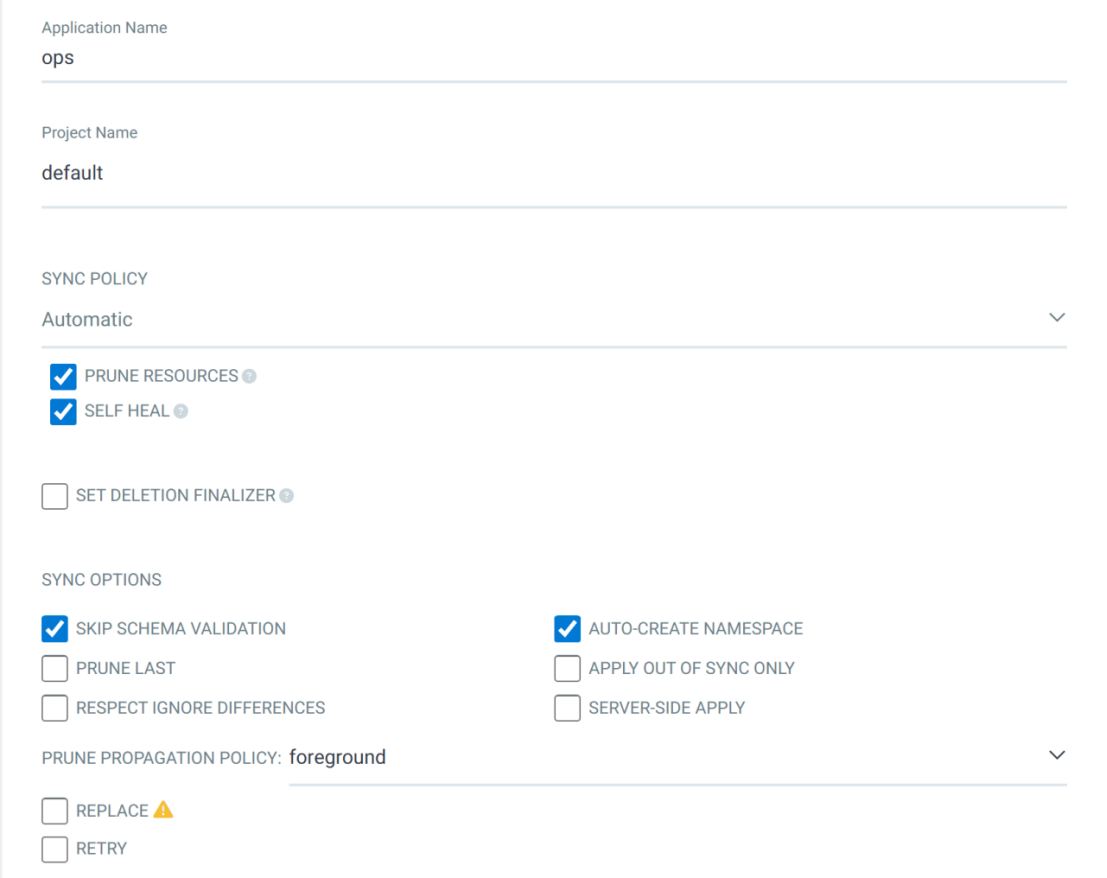

在通用信息部分，将应用命名为 ops，项目选择默认的 default，并将同步策略设置为 Automatic，这样后续 Git 仓库有任何变更，Argo CD 就能自动同步到 Kubernetes 集群。

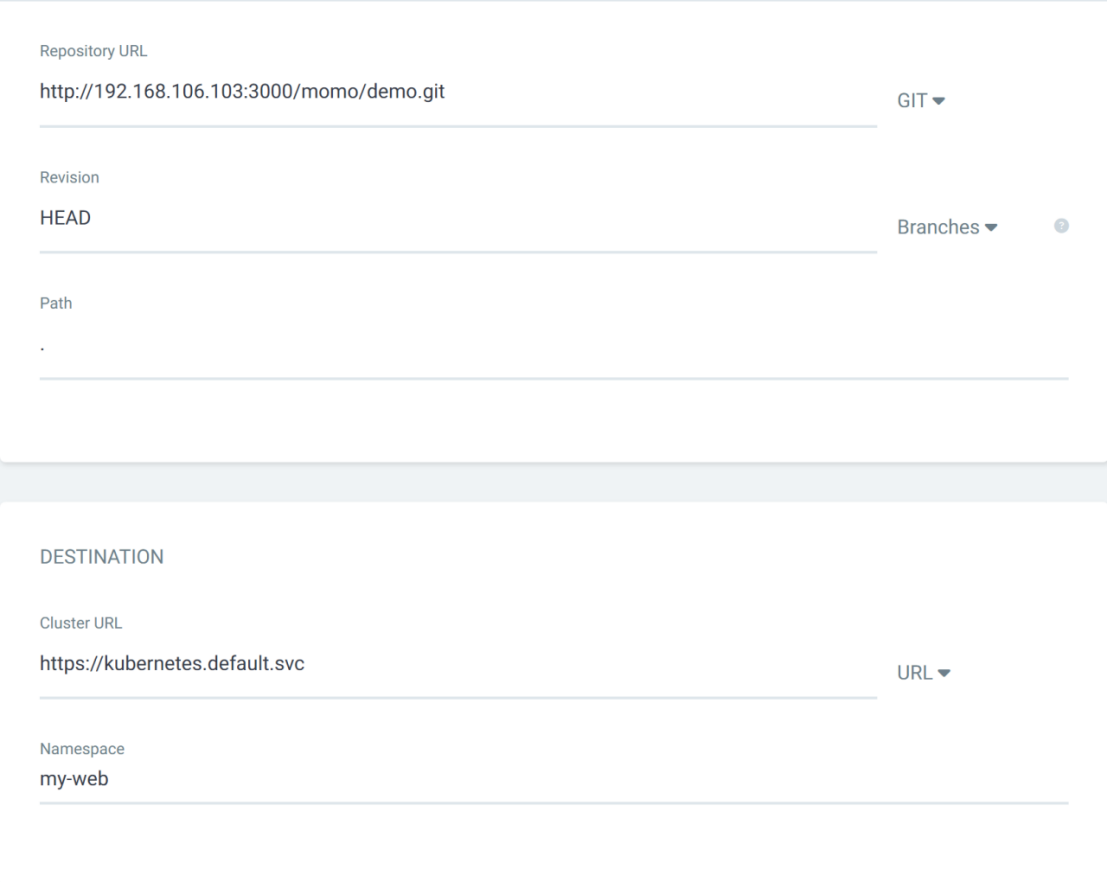

在源码配置部分，仓库 URL 填写 Gitea 仓库的地址，Revision 保持 HEAD 以跟踪主分支最新提交，Path 填 . 表示 YAML 文件就在根目录。

在目标部署部分，集群 URL 选择 https://kubernetes.default.svc（指向当前 Kubernetes 集群），命名空间填写 my-web，与 YAML 文件中定义的命名空间保持一致。最后点击 CREATE 完成创建。

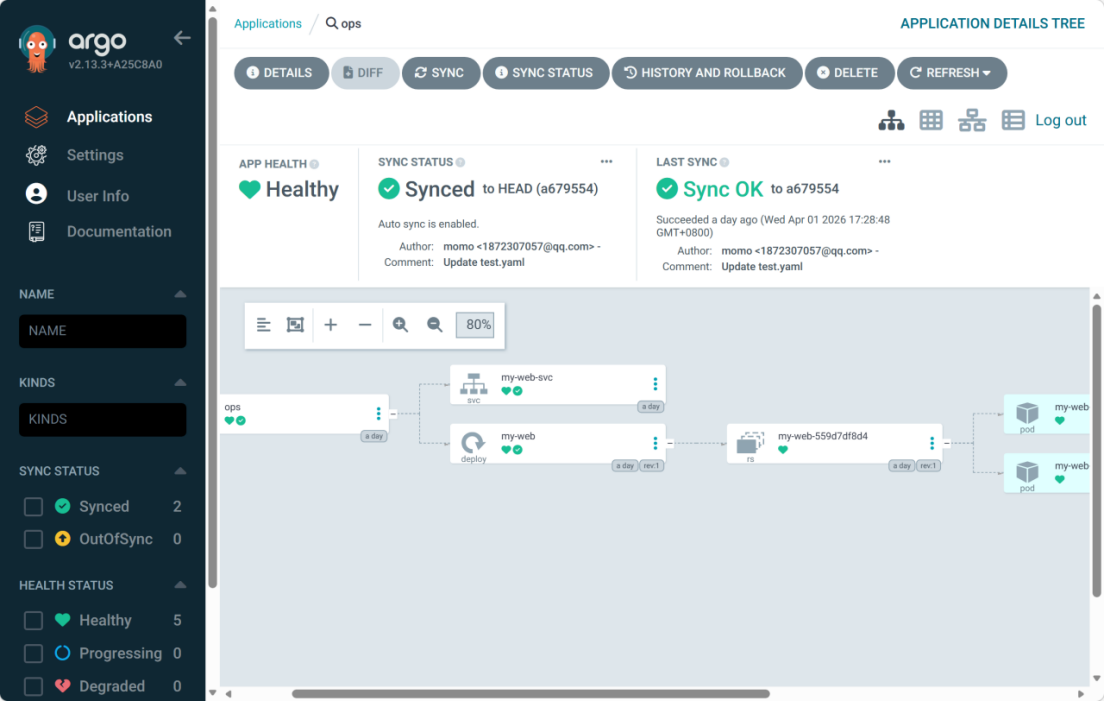

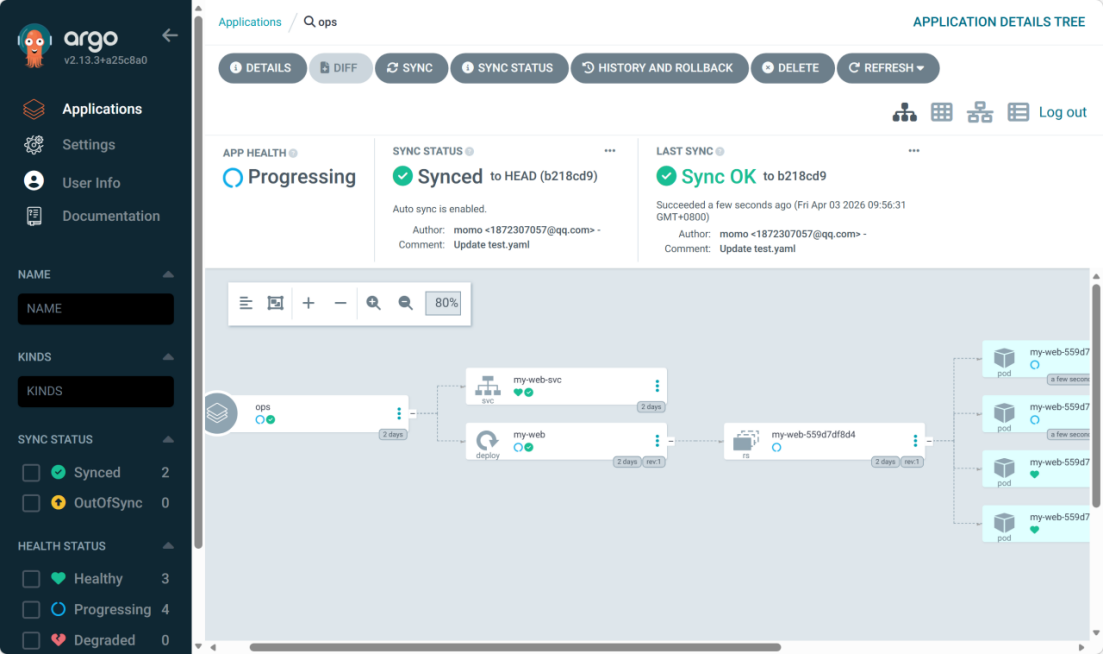

创建成功后，Argo CD 会自动检测到 Git 仓库中的 YAML 文件，并将 Deployment 和 Service 部署到 Kubernetes 集群的 my-web 命名空间中。此时在应用详情页面可以看到同步状态为 Synced，健康状态为 Healthy，并且能看到两个 Pod 正常运行。

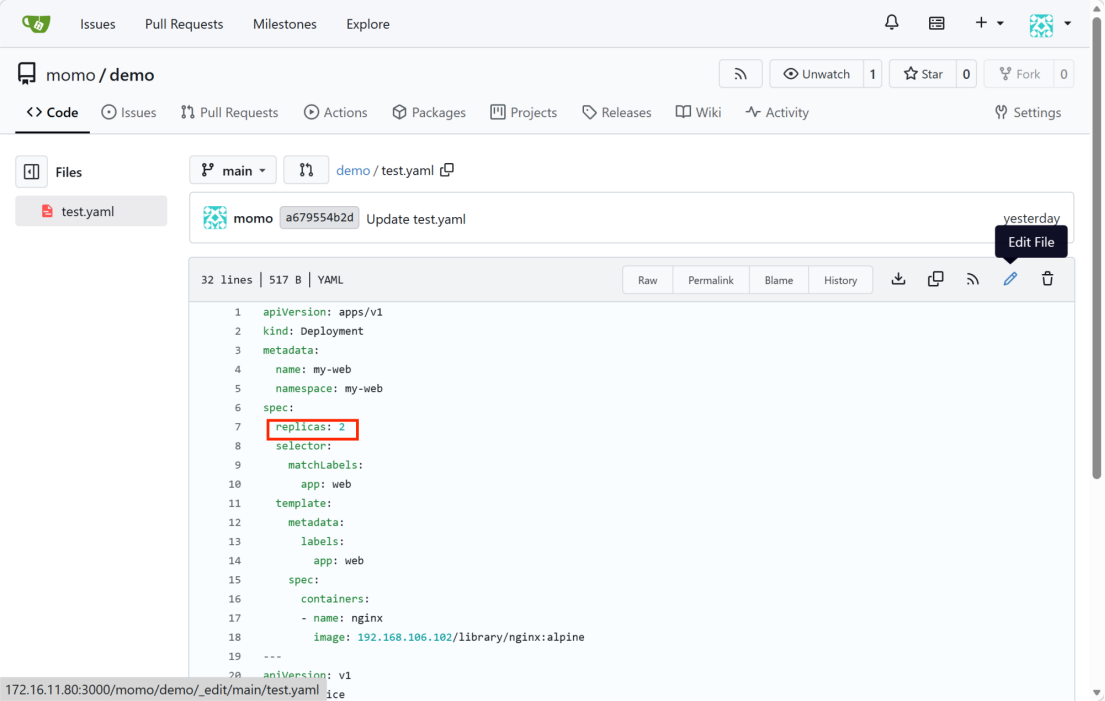

为了验证自动更新能力，回到 Gitea 再次编辑 test.yaml 文件，将 replicas: 2 修改为 replicas: 4，然后提交变更。

回到 Argo CD 界面，点击刷新按钮，应用状态先是短暂变为 OutOfSync（表示集群实际状态与 Git 仓库期望状态不一致），随后由于我们开启了自动同步策略，状态会自动变回 Synced。

此时查看 Kubernetes 集群中的 Pod 数量，会发现已经从 2 个增加到了 4个，说明 Argo CD 成功自动拉取了 Git 仓库的最新配置并完成了部署。

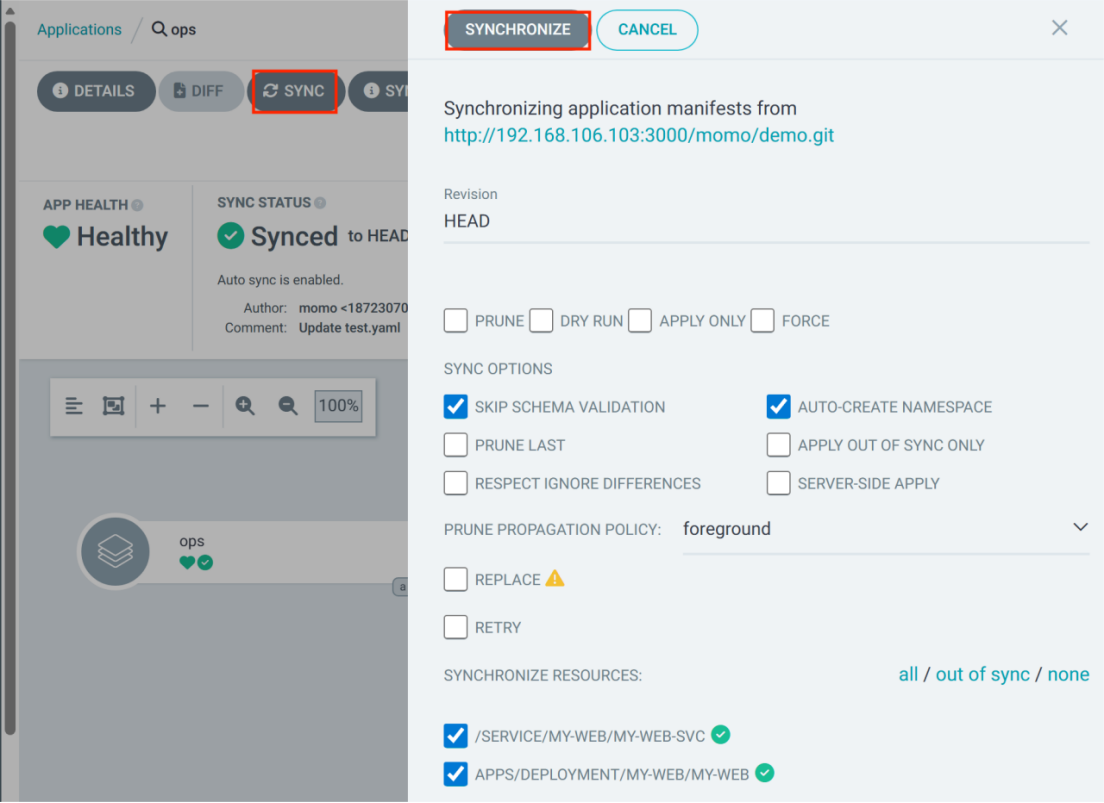

如果在某个环节出现 OutOfSync 状态长时间没有自动恢复，可以手动干预：点击应用进入详情页，再点击SYNC，点击SYNCHRONIZE即可手动完成同步，让集群状态与 Git 仓库重新保持一致。

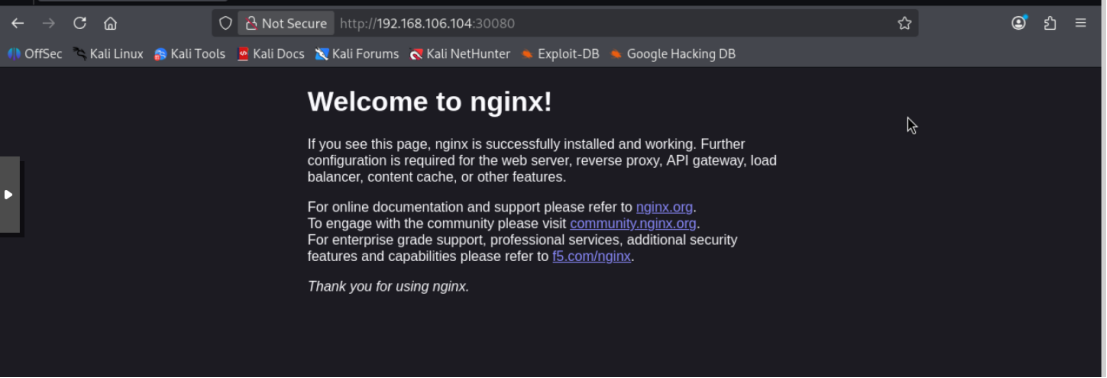

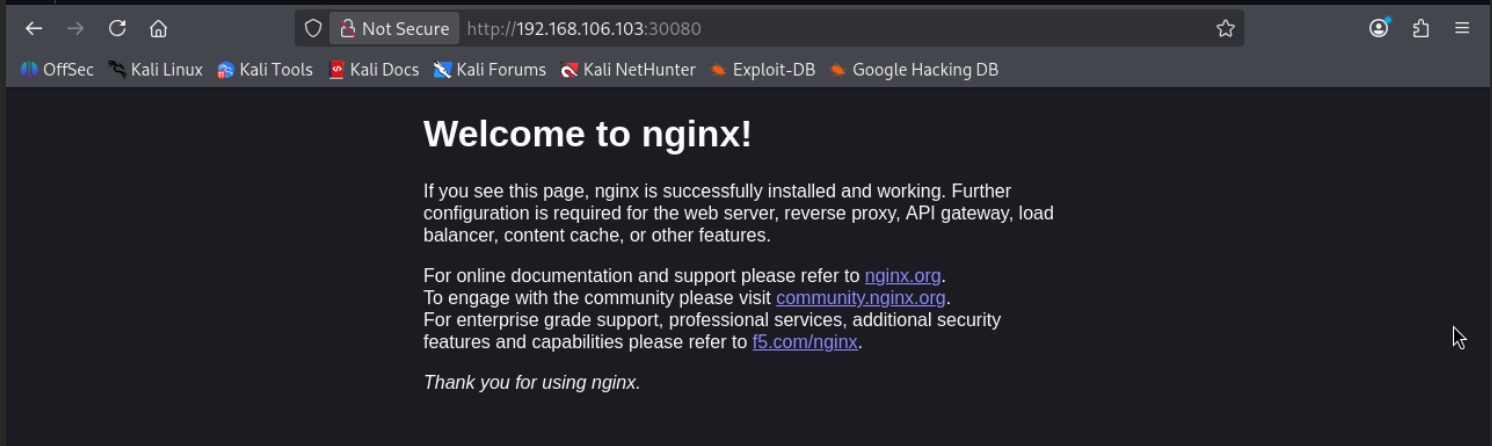

打开浏览器访问http://172.16.11.104:30080

为什么业务容器的访问地址是 172.16.11.104？

因为 test.yaml 中定义的 Service 类型是 NodePort，并且指定了 nodePort: 30080。

当你在浏览器中访问 http://172.16.11.104:30080 时：

请求直接到达 VM3 工作节点 的 30080 端口

工作节点上的 kube-proxy 会将流量转发到对应的 Pod

理论上，集群中任意节点的 IP + NodePort 都可以访问，因为 kube-proxy 会在每个节点上监听 NodePort。

但前提是：

对应节点的防火墙放行了 30080 端口

对应节点上 kube-proxy 正常运行

通常建议直接访问 Worker 节点的 IP，因为业务流量不应该经过控制节点，这样符合控制平面与数据平面分离的架构原则。
